EINGEPRESSTE MIKROPFÄHLE MP/60

FÜR DIE ÜBERTRAGUNG DER GEBÄUDELAST IN DEN TIEFEREN UND WIDERSTANDSFÄHIGEN BODEN

ANWENDUNGSBEREICHE

- Fundamentsanierung aus Stahlbeton jeglicher Art, insbesondere von Neubauten,
  die wegen schlechter geotechnischer Eigenschaften des Bodens eine Erhöhung der Tragfähigkeit benötigen
- Baugrundverdichtung bei bestehenden Gebäuden oder Neubauten in denen sich durch eine Setzung
  Schäden und Risse in den darüberliegenden Mauerwerken gebildet haben. Oftmals sind die Ursachen
  dafür in der Verschlechterung der geotechnischen  Eigenschaften oder im Allgemeinen schlechten Zustand
  des Bodens zu suchen. Die Injektion von Expansionsharz eignet sich besonders für Gebäude mit zerfallenen
  Fundamenten und ohne einen Stahlbetonfundament.
- Stabilisierung und Stärkung von Industrieböden, die eine Erhöhung der Tragfähigkeit des Bodens
  erfordern und um die Traglast zu unterstützen. Dies ist  notwendigt bei einem erhöhten Einsatz von
  Gabelstaplern, schweren Maschinen oder durch das Vorhandensein von Geräten und Gegenständen
  mit erheblichem Gewicht, wie beispielsweise Drehmaschinen und Fräsmaschinen oder in großen Hallen
  wie Möbelhäusern und Warenhäusern.

BESCHREIBUNG DER TECHNOLOGIE

Die Arbeiten mit Fundament-Mikropfählen MP/60 erfolgen in der Tiefe und sind das "Flaggschiff“ der Novatek Technologien. Sie beruhen auf modernster Technologie und sind eine minimal-invasive Methode bei der Konsolidierung von Fundamenten. Diese Konsolidierungs-Technik wird vor allem angewandt, , wenn die Absackung nicht nur auf den Bereich der Druckzwiebeln begrenzt ist und es daher notwendig ist die Gebäudelast auf den Gipfel tieferer Bodenschichten abzuleiten, die widerstandsfähiger und mehr verdichtbar sind.

Die großen Vorteile der Mikropfähle MP/60dieses Systems:

- Minimaler Eingriff, da keine Grabungen notwendig sind,  minimal-invasiv

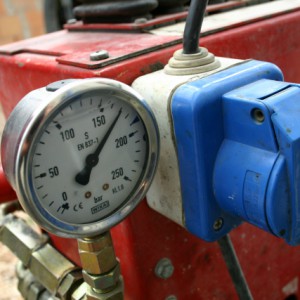

- Die Möglichkeit die einzelnen Mikropfähle bereits bei der Anwendung zu testen, da mit einem
  vor Ort installierten Druckmesser die Werte direkt abgelesen und verglichen werden können. Dies
  ermöglicht eine genaue Positionierung der Mikropfähle, so dass jederzeit die gewünschteTragfähigkeit
  erreicht wird -unabhängig von der Bohrtiefe.
- Belastungstests sind leicht durchzuführen


VORGANGSBESCHREIBUNG

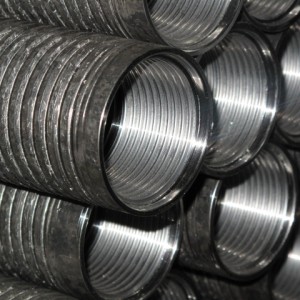

Die Mikropfähle unter Druck MP60 bestehen aus Rohrelementen S355 mit einer verbesserten Haftfähigkeit und einer Länge von 1 Meter. Sie werden unter Druck in der Tiefe befestigt ohne Abtragen des Erdreichs.
Die Ausführungsphase sieht eine Kernbohrung durch das Fundament vor, die einen Durchmesser von circa 6 Zentimetern hat und zwei Bohrungen auf der Seite für die Anker, bestehend aus zwei Stahlstangen Ø 20mm.

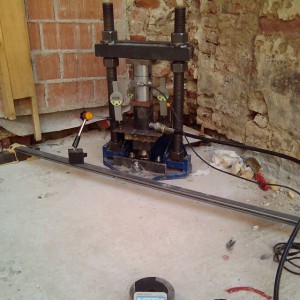

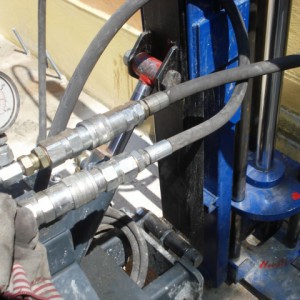

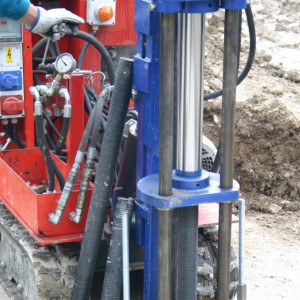

Danach führt man den Mikropfahl MP60 durch das mittlere Bohrloch. Die Rohrelemente, aus denen der Mikropfahl MP60 besteht, werden mit einem speziellen, widerstandsfähigen Stahlgewinde zusammengeschraubt und durch den Druck, ausgeübt durch einen hydraulischen Bock, in den Boden eingebracht (Fixierkraft bis zu 250 kN).

Nach der Fixierung wird an jedem Mikropfahl ein spezielles Element angebracht, das mittels Verguss von Schnellzement, Typ Emaco S55, mit dem Fundament verbunden wird.

Durch diese Technologie erreicht der Mikropfahl MP60 eine stratigrafische Gestalt, die dem Einführungsdruck ohne Bohrungen oder Abgrabungen entgegenwirken kann.
