Stuetzmauer in Strengberg

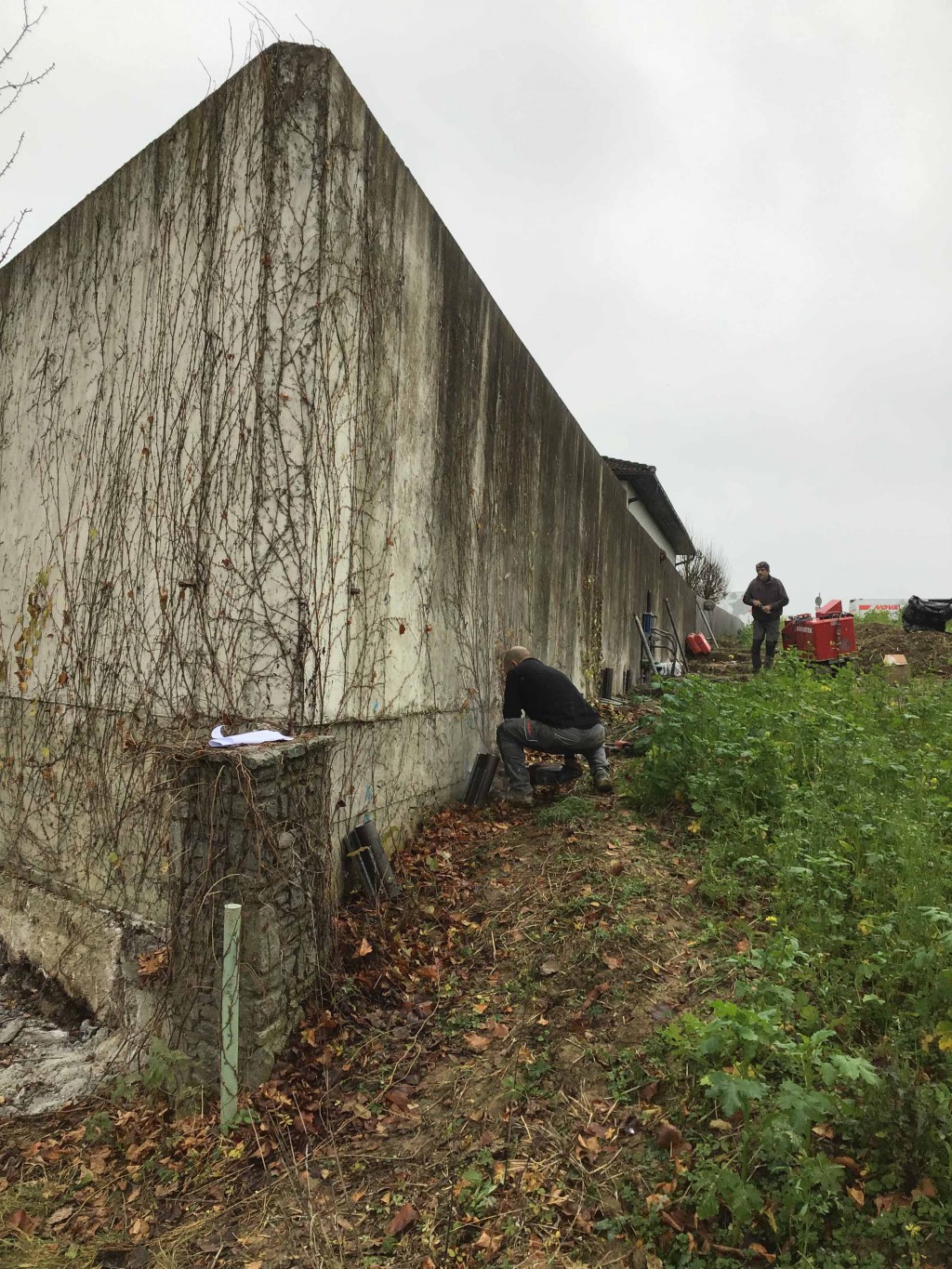

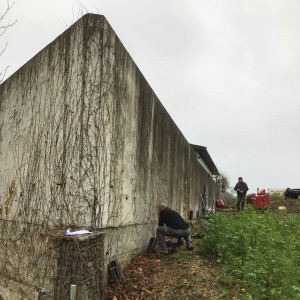

BESCHREIBUNG DES GEBaeUDES: Es handelt sich um eine Betonwand mit einer Hoehe von ca. 3 m auf dem Grundstueck der Bauherrschaft, außerhalb des Grundstuecks ca. 5 m von der GOK. Im Außenbereich ist ein alter Mauerwerk mit einer Hoehe von ca. 50 cm vorhanden.
AUSGANGSITUATION UND SETZUNGSURSACHE: Die Betonwand weist eine vertikale und Richtung Außenberiech – Setzung.
FUNDAMENT: Streifenfundament mit einem Vorsprung Richtung Schwimmbad.
BODENART: von der GOK – Außenbereich – bis 1.2 m Mutterboden, dann bis 5 m sandiger schluffiger Ton, sehr locker bis mittelsteif.

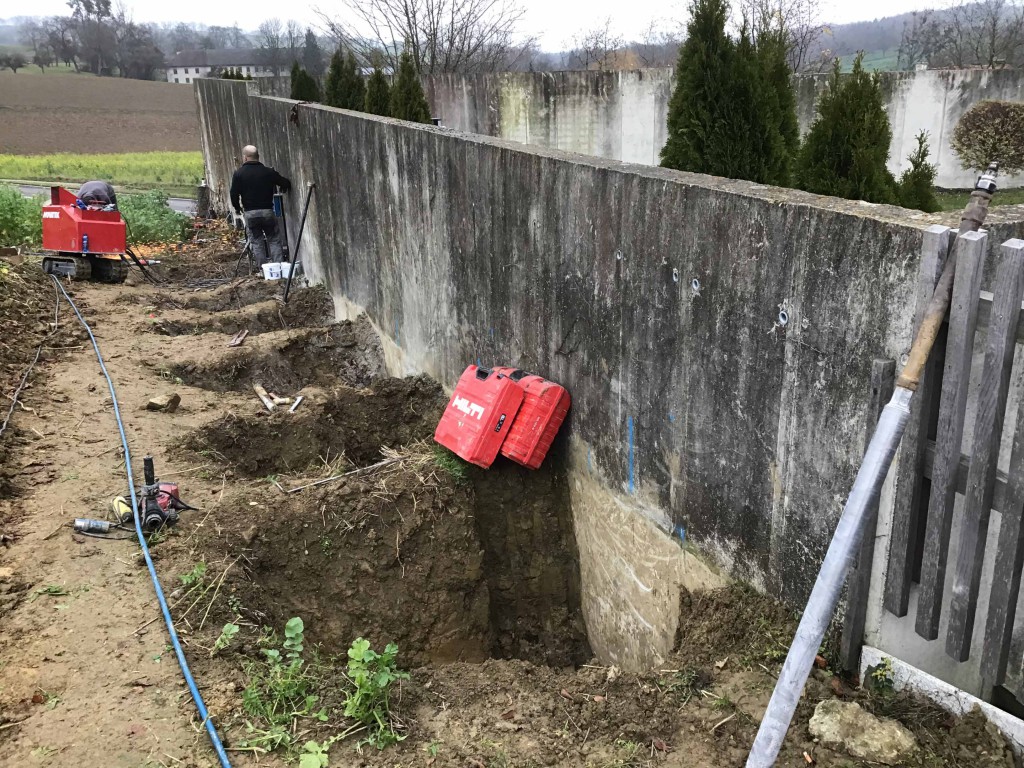

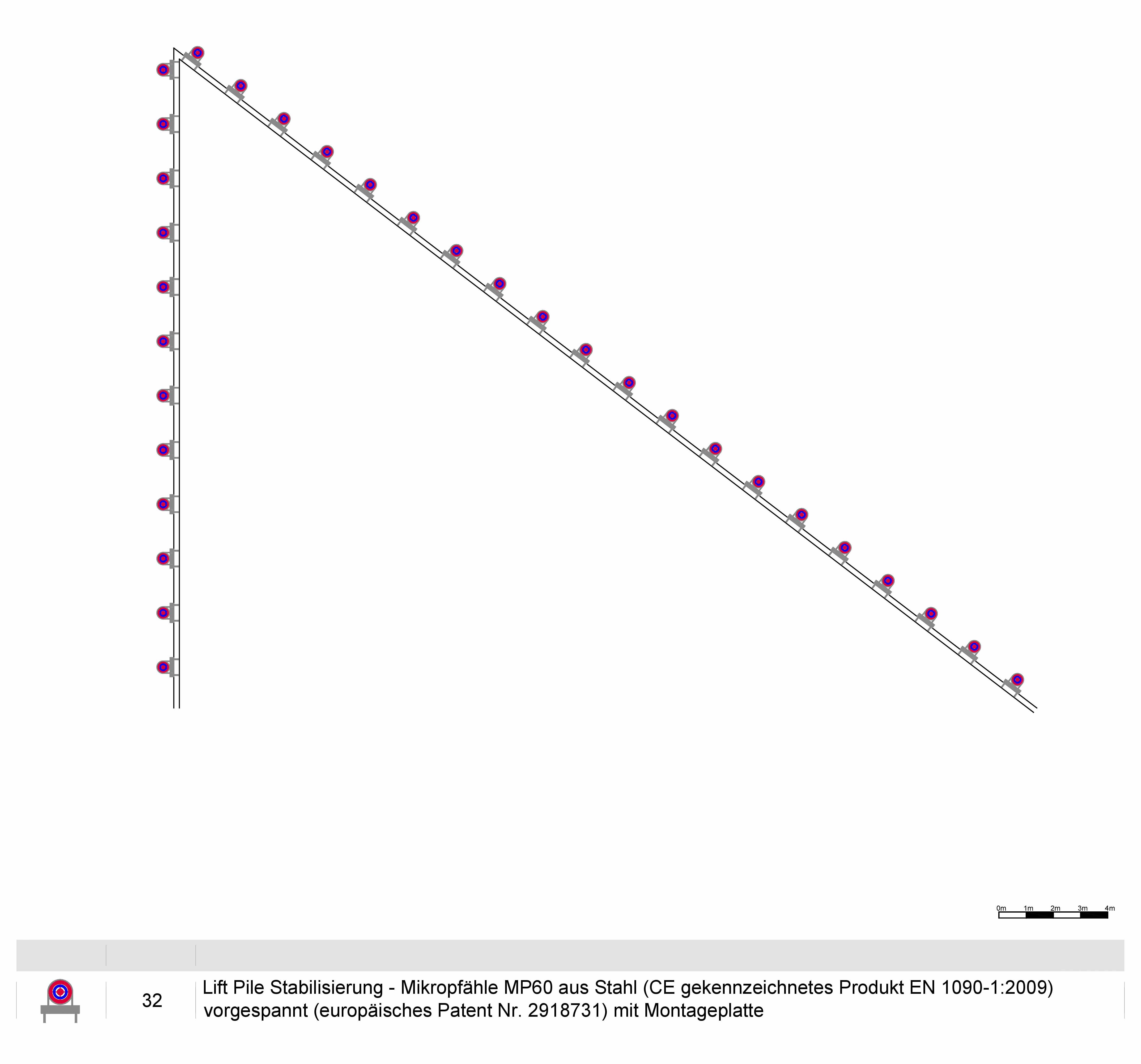

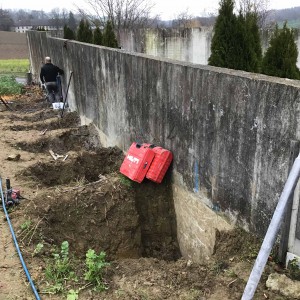

EINGRIFFSBESCHREIBUNG: Stabilisierung des Stuetzmauer durch 32 MP-60 Mikropfaehle aus gewallztem Stahl (CE-gekennzeichnetes Produkt gemaeß europaeischer Norm EN 1090-1:2009 - europaeischer Patent 2918731) mit Montageplatten-Verankerung.
Einfuehrunstiefe der Mikropfaehle von 12 bis 15 Meter von G.O.K.
Einfuehrungswiederstand der MP-60 Mikropfaehle: 220 Bar = 220 kN
Eingriffsdauer: 5 Arbeitstage
Anzahl der Techniker: Nr°03
